J型阻抗復合消聲器是在國標T701-6型消聲器的基礎上改進而成的，它保留了原產品的特點和性能，對其進出口法蘭口徑按全國通用管道尺寸進行了調整，為防火起見，改內部木龍骨為鋼制龍骨，同時，為防止消音材料從風道中飄出危害人體，在其吸聲片表面上另覆蓋一層鍍鋅穿孔板，增加了產品的美觀程度，減少了產品的阻力損失。

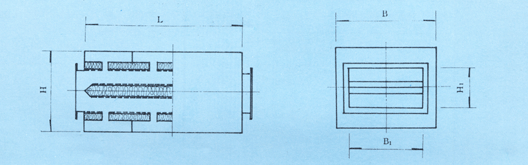

■消聲器示意圖
■主要特點及技術性能
參見T701-6型阻抗復合式消聲器
■消聲器規格選用表
|
型號 |
外形尺寸 B×H×L |
法蘭尺寸 B1×H1 |
有效截面 |
風量（m/h) |
|
6(m/s) |
8(m/s) |
10(m/s) |
12(m/s) |
|
J-1/2 |
540×500×1600 |
260×230 |
0.047 |
1010 |
1350 |
1680 |
2020 |
|
J-1 |
800×500×1600 |
500×250 |
0.1 |
2160 |
2880 |
3600 |
4320 |
|
J-2 |
800×700×1600 |
500×400 |
0.15 |
3240 |
4320 |
5400 |
6480 |
|
J-31 |
1000×700×1600 |
630×400 |
0.189 |
4080 |
5440 |
6800 |
8160 |
|
J-4 |
1000×800×1600 |
630×500 |
0.22 |
4760 |
6350 |
7940 |
9520 |
|
J-5 |
1200×800×900 |
800×500 |
0.28 |
6050 |
8060 |
10080 |
12100 |
|
J-6 |
1200×1000×900 |
800×630 |
0.384 |
8290 |
8290 |
13820 |
16590 |
|
J-7 |
1500×1400×900 |
1000×630 |
0.48 |
10370 |
10370 |
17280 |
20740 |
|
J-8 |
1500×1000×900 |
1000×1000 |
0.75 |
16200 |
16200 |
27000 |
32400 |
|
J-9 |
1800×1400×900 |
1250×1000 |
0.937 |
20250 |
20250 |
27500 |
40550 |
|
J-10 |
2000×1800×900 |
1600×1250 |
1.44 |
31100 |
31100 |
51840 |
62200 |
