WX行微穿孔板消聲器
WX行微穿孔板消聲器為雙腔式結構，具有良好的消聲性能，它的吸收帶可達10個1/3倍頻程以上，對各頻帶的消聲量均膠皮平直，特別對低頻部分的消聲效果明顯，該產品以穿孔板為吸聲元件，無任何填料，故在使用過程中不會產生灰塵。特別適用于高溫、高速風管系統和超凈系統使用。
■消聲器示意圖
■主要特點及時間性能
●本系列消聲器均按全國通風管道統一規格組成相應系列。
●消聲器的有效長度為1.8m，可分為二節或三節。根據消聲量要求及場地情況可以在中間串聯若干段。
●選用時應根據通風、空調系統的風量、氣流速度、噪聲特性以及要求的噪聲標準等因素，綜合確定消聲器的型號與段數。
●消聲器內的微穿孔板可根據不同要求選用鍍鋅鋼板或鋁板。
●消聲器內的氣流速度應控制在18m/s以內，若流速高于20m/s，則對低頻有影響，消聲量出現單調下降的趨勢，而對高頻影響不大。
●標準型消聲器的消聲量為15-25dB（A）。
●在20m/s的風速以下，阻力損失很小，一般為10Pa以下。
|

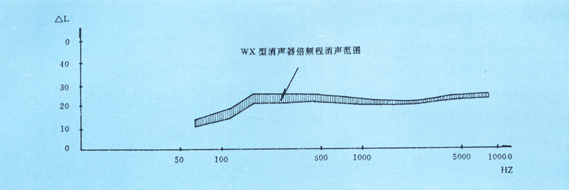

■消聲器消聲性能
■消聲器規格選用表
|
型號 |
接口尺寸
B×H(mm) |
外形尺寸
b×h(mm) |
適用風量
(m/h) |
配用法蘭
(mm) |
類別 |
型號 |
接口尺寸
B×H(mm) |
外形尺寸
b×h(mm) |
適用風量
(m/h) |
配用法蘭
(mm) |
類別 |
|
WX-1 |
320×250 |
720×650 |
＜2900 |
L25×3 |
Ⅰ |
WX-20 |
1000×320 |
1400720 |
11500 |
L30×3 |
Ⅰ |
|
WX-2 |
320×320 |
720×720 |
＜3300 |
L25×3 |
Ⅰ |
WX-21 |
1000×400 |
1400×800 |
14400 |
L30×3 |
Ⅱ |
|
WX-3 |
400×250 |
800×650 |
＜3600 |
L25×3 |
Ⅰ |
WX-22 |
1000×500 |
1400×900 |
18000 |
L30×3 |
Ⅱ |
|
WX-4 |
400×320 |
800×720 |
＜4300 |
L25×3 |
Ⅰ |
WX-23 |
1000×630 |
1400×1030 |
22000 |
L30×3 |
Ⅲ |
|
WX-5 |
400×400 |
800×800 |
＜5760 |
L25×3 |
Ⅱ |
WX-24 |
1000×800 |
1400×1200 |
28000 |
L30×3 |
Ⅲ |
|
WX-6 |
500×250 |
900×650 |
＜4500 |
L25×3 |
Ⅰ |
WX-25 |
1000×1000 |
1400×1400 |
36000 |
L30×3 |
Ⅳ |
|
WX-7 |
500×320 |
900×720 |
＜5400 |
L25×3 |
Ⅰ |
WX-26 |
1250×400 |
1650×800 |
58000 |
L40×4 |
Ⅱ |
|
WX-8 |
500×400 |
900×800 |
＜7200 |
L25×3 |
Ⅱ |
WX-27 |
1250×500 |
1650×900 |
22500 |
L40×4 |
Ⅱ |
|
WX-9 |
500×500 |
900×900 |
＜9000 |
L25×3 |
Ⅱ |
WX-28 |
1250×630 |
1650×1030 |
28400 |
L40×4 |
Ⅱ |
|
WX-10 |
630×250 |
1030×650 |
＜5400 |
L30×3 |
Ⅰ |
WX-29 |
1250×800 |
1650×1200 |
36000 |
L40×4 |
Ⅲ |
|
WX-11 |
630×320 |
1030×720 |
＜6500 |
L30×3 |
Ⅰ |
WX-30 |
1250×1000 |
1650×1400 |
45000 |
L40×4 |
Ⅳ |
|
WX-12 |
630×400 |
1030×800 |
＜8600 |
L30×3 |
Ⅱ |
WX-31 |
2000×1250 |
1650×1650 |
90000 |
L40×4 |
Ⅳ |
|
WX-13 |
630×500 |
1030×900 |
＜10800 |
L30×3 |
Ⅲ |
WX-32 |
1250×1250 |
2000×900 |
81000 |
L40×4 |
Ⅳ |
|
WX-14 |
630×630 |
1030×1030 |
＜13000 |
L30×3 |
Ⅲ |
WX-33 |
1600×500 |
2000×1030 |
28000 |
L40×4 |
Ⅱ |
|
WX-15 |
800×320 |
1200×720 |
＜8600 |
L30×3 |
Ⅰ |
WX-34 |
1600×630 |
2000×1200 |
36300 |
L40×4 |
Ⅲ |
|
WX-16 |
800×400 |
1200×800 |
＜11500 |
L30×3 |
Ⅱ |
WX-35 |
1600×800 |
2000×1400 |
46100 |
L40×4 |
Ⅳ |
|
WX-17 |
800×500 |
1200×900 |
＜14400 |
L30×3 |
Ⅱ |
WX-36 |
1600×1000 |
2000×2050 |
57600 |
L40×4 |
Ⅳ |
|
WX-18 |
800×630 |
1200×1030 |
＜17300 |
L30×3 |
Ⅲ |
WX-37 |
1600×1600 |
2000×1200 |
95100 |
L40×4 |
Ⅳ |
|
WX-19 |
800×800 |
1200×1200 |
＜23000 |
L30×3 |
Ⅲ |
WX-38 |
2000×800 |
2400×1650 |
57600 |
L40×4 |
Ⅳ | |
