G型隔音窗GTX型通風隔音窗
窗口傳聲是噪聲傳播的重要途徑，它主要通過窗框，玻璃及縫隙等通道來傳播，針對這種情況，由機械電子部設計院，中國建筑科學研究院物理所和本廠協作，并經隔聲及通風試驗研制G型隔音窗GTX型通風隔音窗，很好的解決了這一問題。
■示意圖
■主要特點和技術性能
●本產品按GBJ87-85“工業企業噪聲控制設計標準”要求設計。
●本產品適用于一般工業廠房及輔助建筑或條件相當?shù)拿裼媒ㄖ懈袈曇蠛陀型L要求的房間。
●隔聲指數：25dB≤La≤40dB(當La＜25dB，可采用一般玻璃窗，當La≤40dB時另行設計)。
●窗過梁5G322“鋼筋混凝土過梁”配合使用。
|
■隔音窗規格選用表
|
型號 |
洞口尺寸 |
說明 |
隔聲量dB（A） |
適用風量（m/h） |
|
G3 |
600×1200，1200×1200 |
一層3mm厚玻璃
單層固定窗 |
25 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
G5 |
600×1200，1200×1200 |
一層3mm厚玻璃
單層固定窗 |
30 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
G35 |
600×1200，1200×1200 |
一層3mm，一層3mm玻璃
雙層固定窗 |
35 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
G55 |
600×1200，1200×1200 |
一層5mm，一層5mm厚玻璃
雙層固定窗 |
40 |
|
|
1800×1200，600×1800 |
|
1200×1800，1800×1800 |
|
GTX3 |
900×1200，1500×1200 |
一層3mm厚玻璃
單層帶通風窗 |
25 |
0-400 |
|
2100×1200，900×1800 |
|
1500×1800，2100×1800 |
|
GTX5 |
900×1200，1500×1200 |
一層5mm厚玻璃
單層帶通風窗 |
30 |
0-400 |
|
2100×1200，900×1800 |
|
1500×1800，2100×1800 |
|
GTX35 |
900×1200，1500×1200 |
一層3mm,一層5mm玻璃
雙層帶通風窗 |
35 |
0-400 |
|
2100×1200，900×1800 |
|
1500×1800，2100×1800 |
|
GTX55 |
900×1200，1500×1200 |
一層5mm,一層5mm玻璃
雙層帶通風窗 |
40 |
0-400 |
|
2100×1200，900×1800 |
|

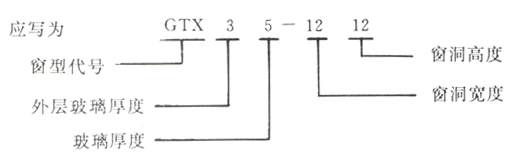

1500×1800，2100×1800 | 注：選用一樘一層3m，一層5mm玻璃雙層隔音窗，尺寸寬為 |
